Biomasse-Heizkraftwerk Kronospan

Details

• Regelventilpaket bestehend aus:
• 17 Regelventilen
• 2 Einspritzkühlern
• 2 Dreiwegeventilen (TRIVENT)
• 2 Dampfumformstationen (POWERTROL)
• Beratung, Fertigung, Inbetriebnahme
• Regelung eines Wasser-/Dampfkreislauf im Niederdruck- und Hochdruckbereich
• Druck / Nenndruckstufe: bis 130 bar / PN160
• DN / Nennweite: DN25 bis DN250

Das Biomasse-Heizkraftwerk

Die Kronospan Luxembourg S. A. ist ein internationaler Hersteller von Spanplatten, MDF-Platten, OSB-Platten, Laminatfußböden und Arbeitsplatten. Das Unternehmen hat im Rahmen des EU-Projekts „factory for the future“ umfangreiche Investitionen durchgeführt um den CO₂-Ausstoß und die Umweltauswirkungen der Produktionsstätte bedeutend zu verringern.

Als eine Maßnahme wurde die Firma Bertsch Energie aus Österreich mit der Planung und Lieferung eines Biomasse-Heizkraftwerks beauftragt, das mit einem erstklassigen Armaturenkonzept, auf dem neuesten Stand der Technik, geregelt werden sollte.

Die Herstellung von Holzerzeugnissen erfordert sehr viel Energie und Wärme. Gleichzeitig entstehen aus der Produktion Holzreste, welche ideale Energieträger für eine Kraft-Wärme-Kopplung sind. Mit diesem Konzept kann Holz, das am Ende seines Nutzungszyklus angekommen ist, aber auch Recyclingholz, welches für die stoffliche Verwertung ungeeignet ist, thermisch wiederverwertet werden. Fossile Brennstoffe können dadurch von erneuerbaren Energien ablösen werden

Einsatz unserer ARCA-Regelarmaturen

ARCA-Regler lieferte für den Bau des Biomasse-Heizkraftwerks nahezu alle Regelarmaturen von der Regelung bis zur Kühlung. Für den Wasser-Dampf-Kondensat-Kreislauf einschließlich der Armaturen um die Dampftrommel, den Kessel, die Speisewasserbehälter und den Kondensator.

Mit dem Niveauregelventil der ARCA-Gruppe für die Dampftrommel wird der Stand des Speisewassers in der Dampftrommel reguliert. Im normalen Kraftwerksbetrieb ist die Anwendung wenig anspruchsvoll. Hier jedoch können beim Anfahren durch den hohen Differenzdruck Kavitationen auftreten. Durch eine mehrstufige Innengarnitur, Teil des ECOTROL-Baukastensystems, kann Kavitation verhindert beziehungsweise der Einfluss minimiert werden. Das Speisewasser aus der Dampftrommel wird dem Biomasse-Kessel zugeführt, verdampft und der Dampftrommel zugeführt. Nach den Zwischenüberhitzern wird der Dampf auf eine definierte Temperatur durch die Artes Einspritzkühler geregelt. Über das Anfahrregelventil, das mit einer Innengarnitur zur Lärmreduzierung ausgestattet ist, wird beim Anfahren der Anlage der Dampf über Schalldämpfer ausgeblasen, während im Betrieb der Dampf eine Turbine zur Dampferzeugung antreibt.

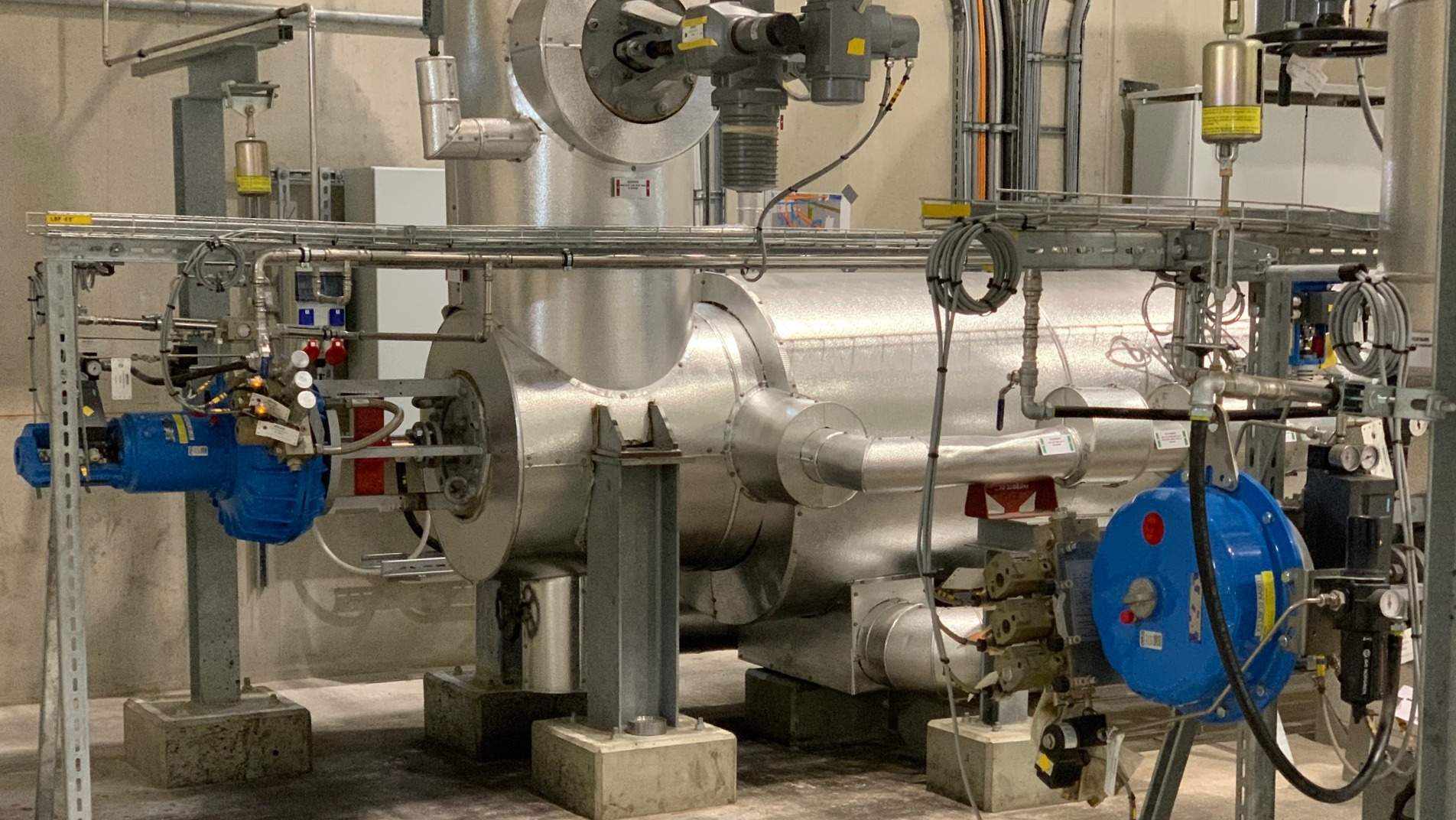

Im Falle eines Turbinenausfalls wird der gesamte Dampf über zwei Dampfumform-stationen umgeleitet. Der hohe Dampfdruck dort über mehrere Regel- und Feststufen abgebaut und gleichzeitig mit der integrierten ARCA-Zweistoffdüse mittig in der Rohrleitung gekühlt.

Diese Armaturen sind für die Verfügbarkeit und Sicherheit der Anlage von immenser Bedeutung, weshalb sie innerhalb von 2 Sekunden über eine 1oo3-Steuerung schließen als auch über ein Magnetventil öffnen können. Der Dampfprüfstock zur Absicherung des Dampfdruckes nach der Umleitstation war Teil des Lieferumfangs und des Sicherheitskonzepts.

Drei elektronische Druckschalter, eingebaut in einem Schaltschrank, überwachen den Druck in der Austrittsrohrleitung und steuern bei Überschreitung die Dampfumform-station an, welche in die Sicherheitsstellung fährt.

Nach der Turbine im Biomasse-Heizkraftwerk gelangt der Dampf in den Kondensator, welcher unter Vakuum steht. Je besser das Vakuum, desto höher der Wirkungsgrad der Turbine. Die Luft, die unerwünscht in den Kondensator eintritt, wird über Strahlpumpen abgeführt. Der Treibdampf für die Versorgung der Strahlpumpen wird jeweils über ein Regelventil eingestellt. Rußbläserventile versorgen das Rußbläsersystem mit Dampf, um die Ablagerungen der Rückstände durch die Verbrennung an den Kesselrohren zu entfernen.

Besonderheiten der eingesetzten ARCA-Regelarmaturen sind:

• Hochdruck-Dampfumformstation Typ 560 mit Schnellentlüftungseinheit und Dampfprüfstock als Sicherheitsventil gegen Drucküberschreitung
• Sonderkennlinie für die Regelung im Anfahrvorgang
• Mehrstufig geregelter unterkritischer Druckabbau für geringen Verschleiß und Lärmreduktion
• Nieder- und Hochdruckregelventile als auch Spezialarmaturen von einem Hersteller

Für den Kunden ergaben sich in der Zusammenarbeit mit ARCA gleich mehrere Vorteile. Erstens einen Hersteller sowohl für die Standard-Regelventile als auch für die hochbeanspruchten Armaturen an seiner Seite zu haben. Zweitens einen Partner der über die gesamte Wertschöpfungskette von der Beratung, Fertigung bis zur Inbetriebnahme unterstützend zur Seite stand.
